ПТК ОБЛІК.ОНЛАЙН КП

Система телемеханіки \ СЗПІ (система збору та передачі інформації)

на базі контроллерів ICPDAS LP-8821, LP-8781, iPAC-8841 або Advantech APAX


Odoo • Зображення та текст

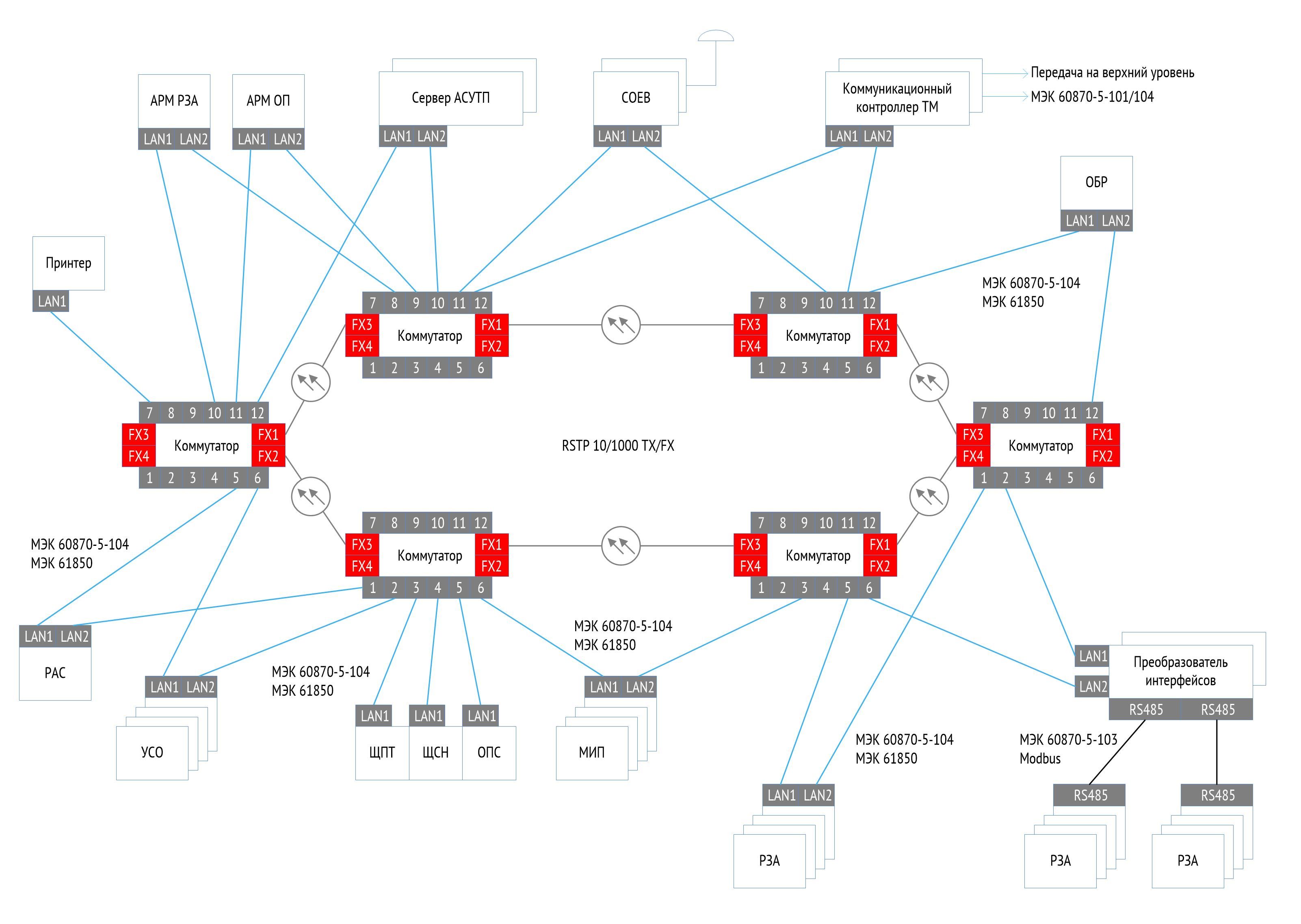

Система АСУТП

ПТК ОБЛІК.ОНЛАЙН КП дозволяє створювати системи АСУТП для розподільчих підстанцій до 150 кВ включно. В якості серверів АСУТП і шлюзів телемеханіки використовується обладнання ICPDAS, MOXA, Advantech. Обладнання, що застосовується відповідає вимогам за стандартом МЕК 61850-3 (електромагнітна сумісність і кліматичні умови). В якості основного протоколу обміну використовується МЕК 61850 MMS/GOOSE.

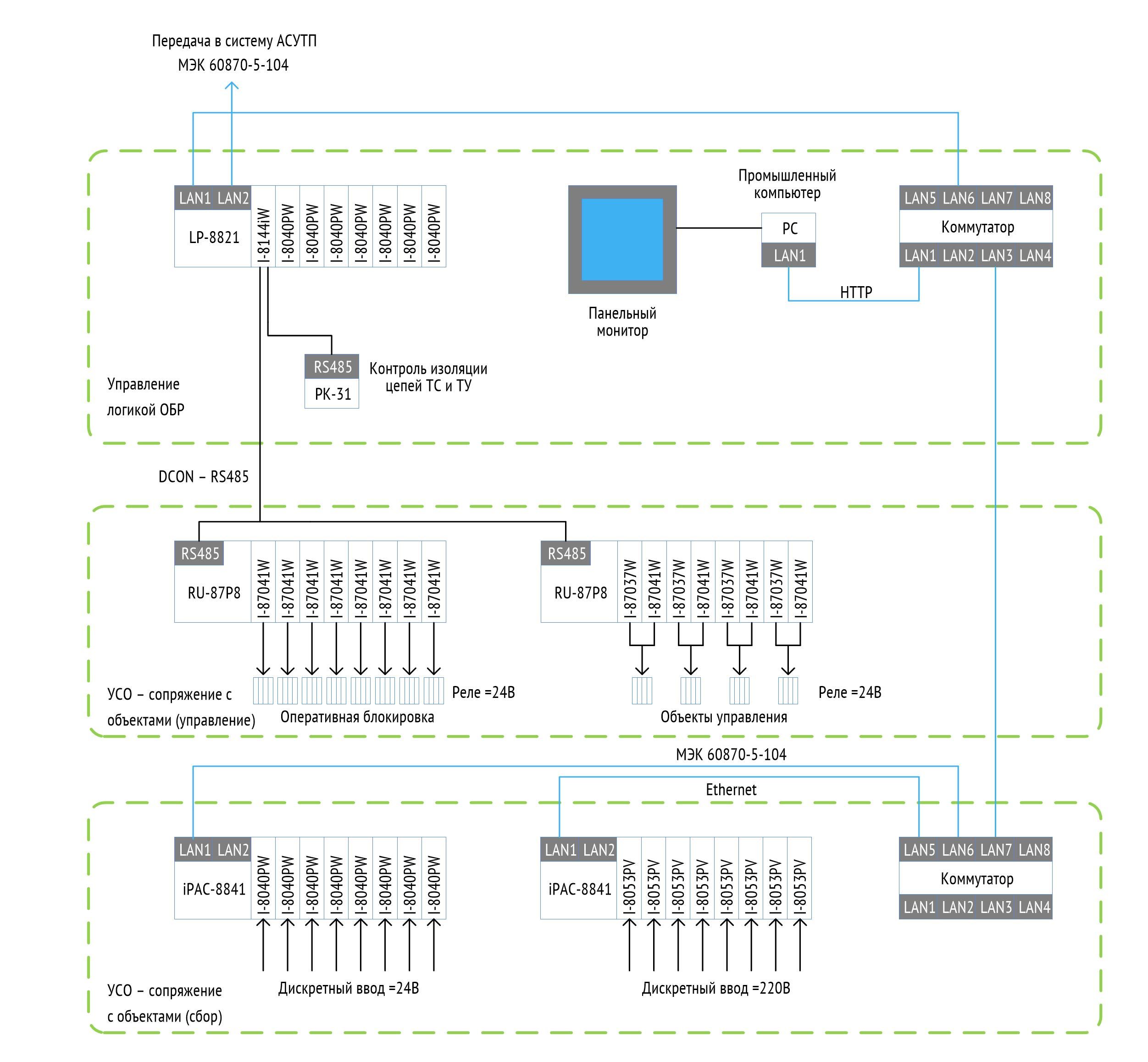

Система оперативного блокування роз'єднувачів (ОБР)

Впровадження системи управління електромагнітним блокуванням роз'єднувачів із застосуванням програмованих контролерів дозволяє забезпечити:

  • Діагностику ланцюгів телесигналізації і телекерування;

  • Діагностику роботи контролерів системи

  • Додатковий обсяг телемеханических параметрів положення вимикачів, роз'єднувачів і заземлюючих ножів в існуючу систему телемеханіки та АСДУ, на основі інформаційного кодового взаємодії по стандартних протоколах МЕК 870-5-101, Modbus TCP / IP або МЕК 870-5-104

  • Зниження витрати кабельної продукції в схемі блокування



Диспетчеризація малих розподільчих об'єктів

 На об'єктах з малою кількістю контрольованих параметрів роль контролера телемеханіки виконує промисловий 3G / 4G маршрутизатор з встановленим на ньому програмним забезпеченням ОБЛІК.ОНЛАЙН КП для Linux. Контролер приймає дані через зовнішні модулі введення \ виводу і передає дані на верхні рівні по мережі Ethernet, 3G / 4G канали стільникового зв'язку в протоколі МЕК 60870-5-104 або послідовний асинхронний порт в протоколі МЕК 60870-5-101.

Всі функції програмного забезпечення ОБЛІК.ОНЛАЙН КП для Linux мають повну функціональну підтримку на апаратному забезпечення промислових маршрутизаторів. Це дозволяє створювати недорогі і багатофункціональні контролери телемеханіки, АСУТП і УСПД.

Перетворювач протоколів (Конвертор протоколів)

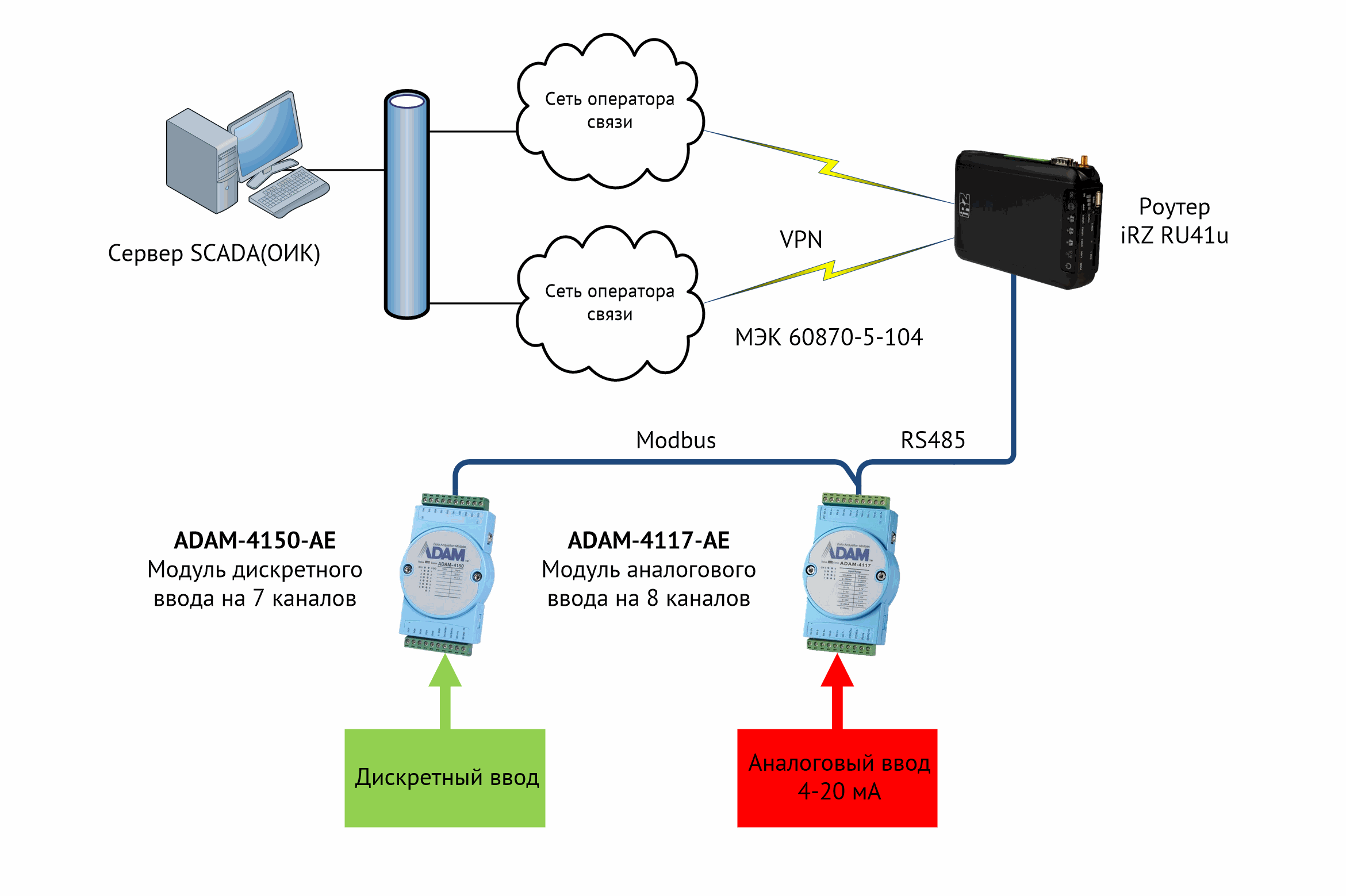

Структурна схема системи СЗПІ на базі контролерів iRZ та модулів Advantech

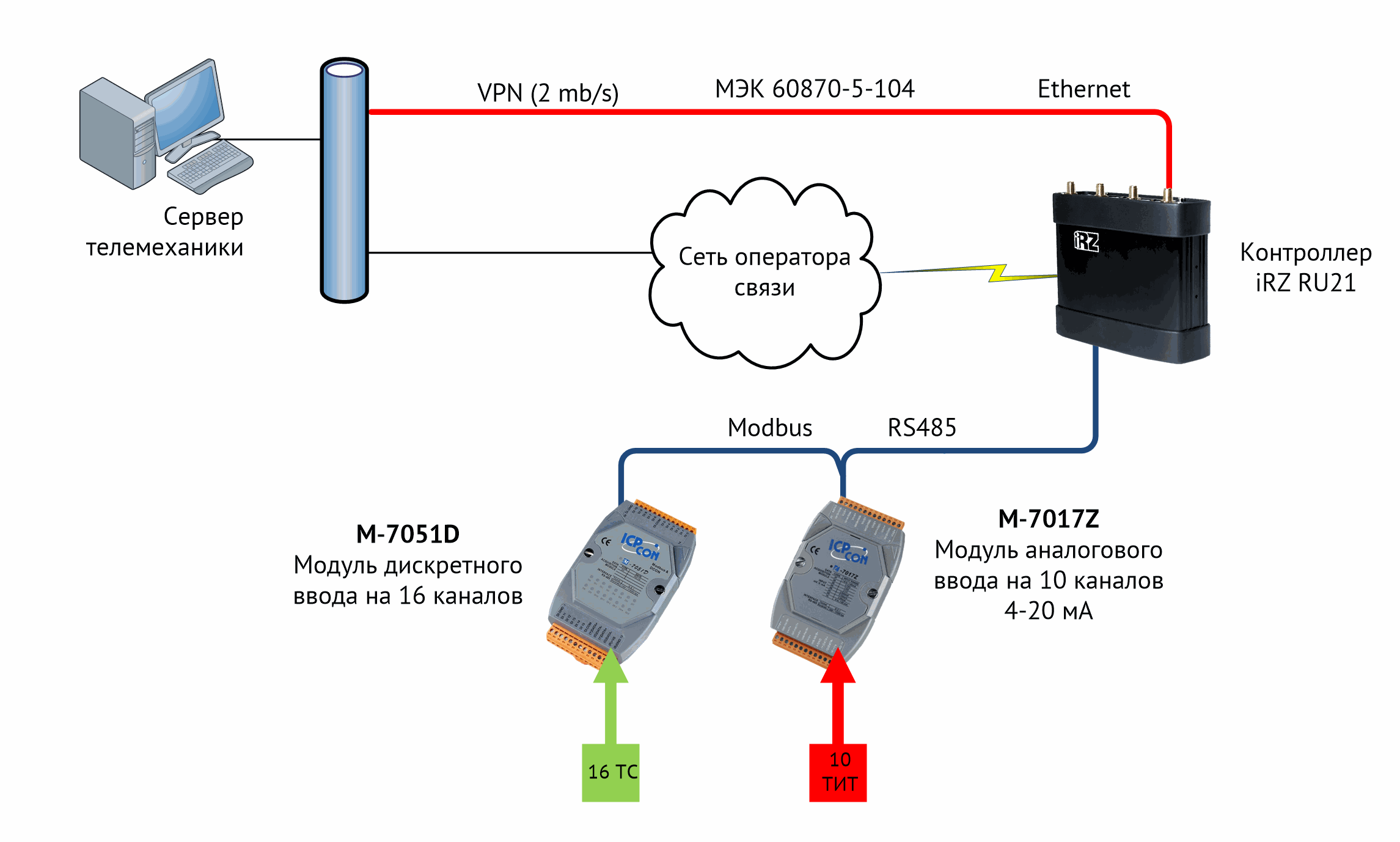

Структурна схема системи СЗПІ на базі контролерів iRZ та модулів ICPDAS



Телемеханіка для РП\ТП 10, 6, 0,4 кВ

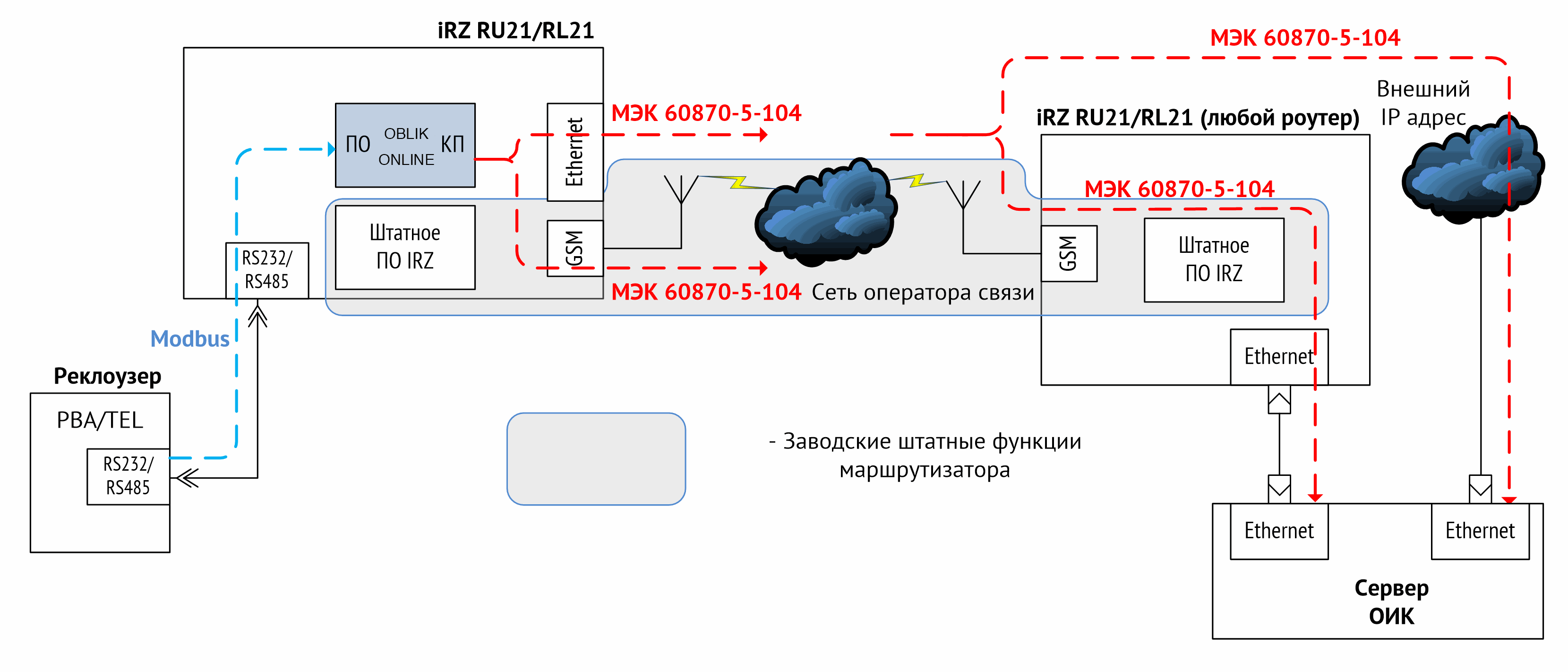

Телемеханизація реклоузерів

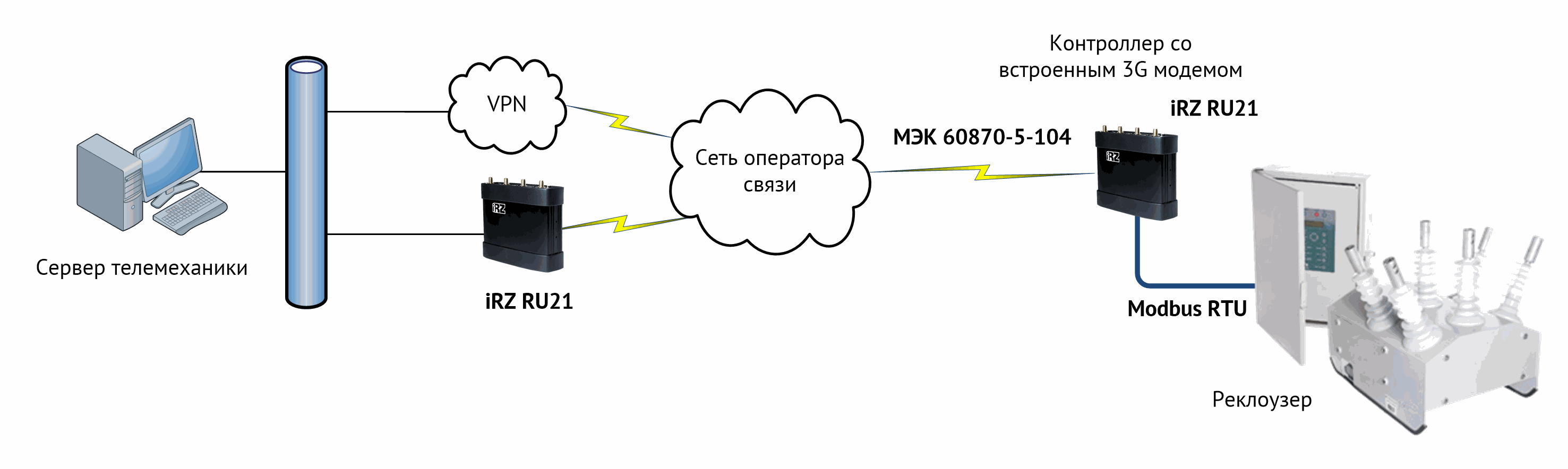

Структурна схема системи диспетчеризації реклоузерів






Система телемеханіки \ ССПІ

(система збору та передачі інформації)

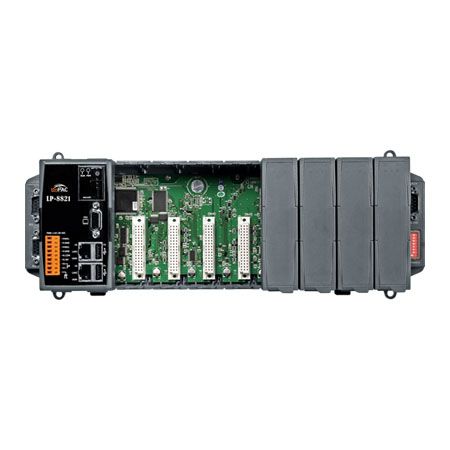

Контроллер ICPDAS LP-8821

 Промисловий контролер для енергетики. Рекомендується для впровадження на нових об'єктах в якості керуючого контролера АСУТП, телемеханіки та оперативної блокування. Можливе використання в якості контролера збору телеметрії.

Linux 3.2.14, Cortex-A8 1 ГГц, 512 Мб DDR3, Flash 512 Мб, MicroSD 4 Gb, 1/4/8 слотів, 2xEthernet 10/100/1000 Мбіт, 2 x RS232, 1 x RS485, 1 x RS232 / 485

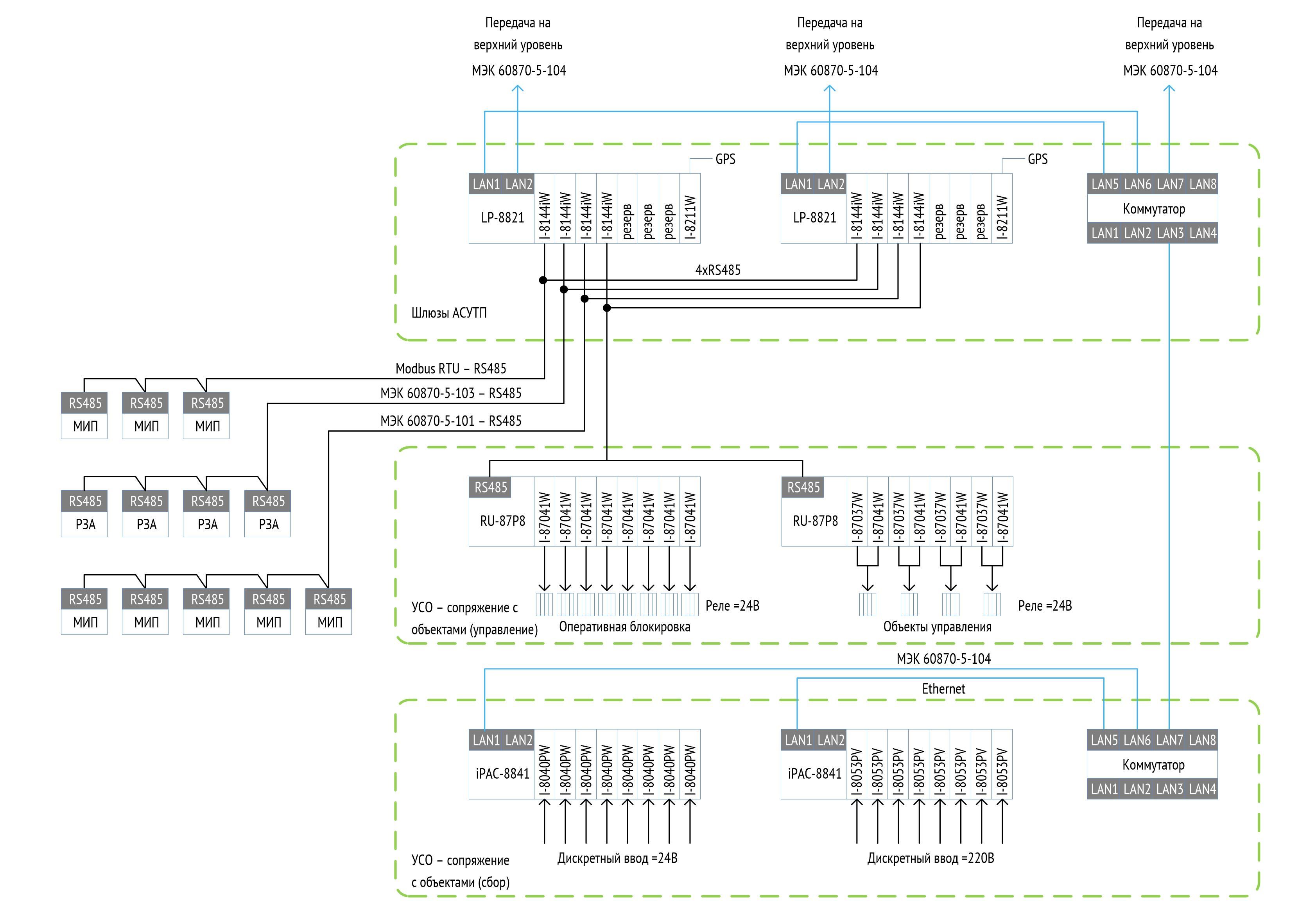

Система телемеханіки \ ССПІ

на базі контролерів ICPDAS LP-8821, LP-8781, iPAC-8841 або Advantech APAX

Для систем телемеханіки, СЗПІ і АСУТП підстанцій 220-35 кВ критично важливими є параметри точності прив'язки часу фіксованих подій до астрономічного часу (не гірше 1 мс) і синхронізації часу пристрою від джерела точного часу (не гірше 1 мс). У зв'язку з цими вимоги є обмежений набір пристроїв, який витримує дані вимоги, це пристрої, компаній ICPDAS LinPAC, iPAC-8841 і Advantech APAX. Широкі комунікаційні можливості дозволяють паралельно проводити опитування пристроїв нижнього рівня.

Функціональні можливості програмного забезпечення вказані в його описі. Апаратна реалізація можлива на рішеннях різних виробників. Переважно використання операційної системи Linux через підвищеної надійності, стабільності і передбачуваності.

Система будується за ієрархічним принципом і, як правило, складається з декількох рівнів:

Верхній рівень - контролери збору даних або комунікаційні сервера

На верхньому рівні слід дотримуватися наступних функцій:

  • Збір даних з використанням різних протоколів і інтерфейсів

  • Обробка прийнятої інформації

  • Передача інформації на рівні РЕМ, РДУ в різних протоколах з індивідуальним набором даних і настройками для кожного напрямку

  • Ведення архівів інформації, що приймається

  • Візуаліація прийнятої інформації на АРМ оперативного персоналу у вигляді стаціонарного робочого місця або панельного АРМ

  • Забезпечення гарячого резерву для підвищення надійності

  • Синхронізацію астрономічного часу з точністю не гірше 1 мс

В якості пропонованих рішень слід використовувати промислові контролери або комп'ютери на базі ОС Linux, такі як, ICPDAS LP-8821, Advantech ECU-4553 і багато інших.

Середній рівень - УСО (пристрій сполучення з об'єктом)

На середньому рівні слід дотримуватися наступних функцій:

  • точності прив'язки часу фіксованих подій до астрономічного часу (не гірше 1 мс) і синхронізації часу пристрою від джерела точного часу (не гірше 1 мс)

  • Збір дискретних сигналів з точністю прив'язки події не гірше 1 мс до астрономічного часу

  • Збір аналогових сигналів з точністю прив'язки події не гірше 50 мс до астрономічного часу

  • Видача керуючих сигналів заданої довжини імпульсу і контролем виконання

  • Передача інформації на рівень керуючого контролера в протоколах, що містять мітку часу, наприклад, МЕК 60870-5-104

Нижній рівень - вимірювальні датчики, пристрої релейного захисту

На нижньому рівні можливо застосування великої номенклатури пристроїв, що не входять до складу комплексу ПТК ОБЛІК.ОНЛАЙН КП. Великий набір пристроїв пред'являє особливі вимоги до верхного рівня

  • Підтримка великої кількості шаблонів пристроїв

  • Наявність достатньої кількості комунікаційних портів

  • Можливість опитування пристроїв, які не мають готового шаблону шляхом підбору параметрів на місці

ПЗ ОБЛІК.ОНЛАЙН КП

для Linux (OpenWRT) \ Windows

Програмне забезпечення ОБЛІК.ОНЛАЙН КП для Linux \ Windows є крос-платформним і призначено для установки на будь-які промислові контролери та комп'ютери з операційними системами Linux (OpenWRT) або Windows. Переважно використання операційної системи Linux через більш високої надійності і функціональності.

Промислові контролери, як правило, мають енергоефективну архітектуру ARM, що працюють під управлінням ОС Linux або RT-Linux

Комплект програмного забезпечення включає в себе:

  • Виконавче програмне забезпечення для Linux для цілей платформи (ARM, x32, x64)

  • Виконавче програмне забезпечення для Windows

Виконавче програмне забезпечення використовується для створення систем АСУТП, телемеханіки, оперативної блокування, підсистем управління в складі більшим систем, пристроїв Удалн збору і диспетчеризації.

Основним функціями програмного забезпечення ОБЛІК.ОНЛАЙН КП є:

  • збір телеметрії (ТС і ТІ) стану основного обладнання енергооб'єкта прямим введенням і з пристроїв по різних інтерфейсах і протоколах

  • збір аварійно-попереджувальної сигналізації (АПТС) енергооб'єкта і суміжних енергооб'єктів по каналах зв'язку

  • обробка отриманої інформації за заданими алгоритмами, дорозрахунків (функціональний обчислювач на Java мові), перетворення форматів

  • зберігання та архівування одержуваної інформації

  • передача телеметрії на рівні диспетчерських центрів з гнучкою настроюванням нумерації і параметрів протоколів передачі

  • конфігурація системи через вбудований Web-інтерфейс

  • візуалізація через Web-інтерфейс оперативних даних у вигляді мнемосхеми, таблиць і списку подій

  • точність прив'язки міток часу дискретних сигналів до астрономічного часу не гірше 1 мс., аналогових сигналів - не гірше 50 мс

  • моніторинг протоколів в реальному часі

  • обмеження доступу і розмежування прав

  • логування діагностичної інформації і вироблених операцій користувачами

  • функції гарячого резерву та часткового гарячого резерву

  • завдання фільтра брязкоту для кожного дискретного сигналу

  • синхронізація часу контролера з точністю до 1 мкс

  • створення ланцюгів оперативної блокування з прийнятих по різних каналах зв'язку телеметрії

  • функція віддаленого або автоматичного управління

  • автоматичне діагностування працездатності основних модулів і формування вихідних сигналів про збої

  • підтримка функції ручного введення значень

Протоколи прийому

  • Шина I-8000 / I-87000 модулів ICPDAS

  • DCON

  • Modbus ASCII / RTU / TCP

  • ГОСТ Р МЕК-870-5-1-95 (FT3) - ПЦ6806

  • МЕК 60870-5-101

  • МЕК 60870-5-103 (з функцією прийому, зберігання і передачі) осциллограмм

  • МЕК 60870-5-104

  • МЕК 61850-8-1 (GOOSE, MMS)

  • FTP

  • SNMP

  • OPC UA

Протоколи передачі

  • МЕК 60870-5-101

  • МЕК 60870-5-104

  • Modbus RTU / TCP

  • ГРАНІТ

  • CRQ

  • МЕК 61850-8-1 (GOOSE, MMS)

  • FTP

  • SNMP

  • OPC UA

  • Протоколи в розробці

  • DLMS / COSEM / СПОДЕС

  • DNP3

  • MQTT


Точність синхронізації контролера від GPS приймача через ntpd - 11мкс

Конфігуратор

Параметризація програмного забезпечення

Параметризація програмного забезпечення відбувається через вбудований Web-інтерфейс в броузерах типу Google Chrome або подібний (Chromium, Iron). Для оффлайн конфігурація використовується Windows-версія програмного забезпечення ОБЛІК.ОНЛАЙН КП, яка так само має вбудований Веб-інтерфейс.

Конфігуратор володіє наступними функціями:

  • Створення \ збереження \ завантаження конфігураційного файлу

  • Перевірка синтаксису конфігураційного файлу

  • Живе уявлення одержуваної інформації у вікні броузера в реальному часі

  • Трасування протоколів прийому передачі в вікні броузера в реальному часі

  • Копіювання і вставка частин конфігураційних файлів

  • Редагування схема візуалізації HMI

  • Завдання апаратних налаштувань обладнання

  • Активація контролера

Конфігуратор є компактним Web-сервер, що запускається як виконуваний файл або служба в Windows і додаток в Linux. Порт Web-інтерфейсу може бути довільний.

Інтерфейс конфігуратора поділений на 3 частини: лівий стовпчик - прийом даних, середній стовпець - база даних, правий стовпець - передача.


Загальний вигляд Веб-конфігуратора

Сигнали і вимірювання змінюються в Web-інтерфейсі в реальному часі, що полегшує налагодження та діагностику обладнання.


Елемент "живого" дерева конфігуратора

Для діагностики та перевірки обміну з пристроями нижнього і верхнього рівня можливий перегляд протоколу обміну з розшифровкою.


Трасування протоколу обміну

Візуалізація оперативної інформації

Візулізація оперативної інформації проводиться через Веб-інтерфейс в режимі клієнта. Як правило, використовується окремий обліковий запис з необхідними правами.

Редактіровніе схем візулізаціі проводиться так само через Веб-інтерфейс в режимі конфігуратора.

У журналі подій відображається поточні події або події з архіву. У властивостях кожного сигналу задається параметр, архівувати даний сигнал і вносити зміна даного сигналу в журнал аварій та подій. У журналу подій є функції сортування за датою, ідентифікатором, категорії, важливість.


Журнал подій

Аналогові вимірювання можуть відображатися у вигляді табличних значень, поле на мнемосхемі або графіків. У функції графіків є можливість фільтра вимірювань за ідентифікатором, датою. На координатному полі є можливо завдання масштабу, виведення декількох вимірювань на одному або декількох графіках, кількість зрізів.


Графіки

Необхідна оператору інформація відображається на жвавій графічної мнемосхемі. База елементів включається в себе силове електричне обладнання та універсальні геометричні примітиви. Є можливість створення декількох мнемосхем і перехід між ними з режиму клієнта. З мнемосхеми можливе управління комутаційним обладнання (дані права користувача можна обмежити).


Електрична схема підстанції

Логічні ланцюга оперативної блокування будуються автоматично в зручному для оператора вигляді, виходячи з формули логіки.


Логічна схема оперативного блокування
